TDA16846開關電源在許多廠家運用,但是在AT2516UG機型運用中,電源作業時發作的噪聲大,人耳能聽到顯著的“哧、哧”聲。
原理簡述
TDA164846是近幾年推出的開關電源操控電路,它是一塊以開關方式操控的功率源,內部設有振動器,并由一系列比較器、擴展器、緩沖器和R-S觸發器等組成。它既可以作業于固定作業頻率(最低20KHZ)方法。也可以作業于自在調整方法或同步方法。對開關穩壓電源輸出電壓的穩壓調整可采用內部的過失擴展(EA)與操控電壓(BCV)停止操控,也可以經過外部的取樣過失比較光電耦合器停止穩壓操控,并采用開關頻率隨負載改動而連續停止調整方法來獲得輕負載時的低功耗,以小電流、低電壓發起方法來減輕對功率開關管的沖擊,因此輸出端可接功率場效應管,也可以接雙級功率晶體管,該集成電路維護功用完善,除具有初次級電壓的過壓維護和欠壓維護及功率開關管過流維護外,還設有缺點檢測用的兩個備用維護端口,因此內部電路穩壓可靠外部電路簡約元件少,全體功用優良。
采用了此電源的AT2516UG機型,在電源作業時,開關變壓器T803(14):-(16)繞組輸出的脈.沖至D832、c832、C838A、C838整流濾波,發作11v(sv.8V)直流電壓,經R838送到光電耦合器IC802(1)腳;另外由R839、IC803、VR821組成過失取樣擴展電路,對輸出電壓停止調整;當B+、11V電壓升高時，IC803(1)腳電位升高,光電耦I(lǐng)C802發光二極管強度增大,IC802內光敏三極管從IC802(4)腳輸出電流增大;經過失擴展后操控內部脈寬調制器,使IC801(5)腳輸出鼓勵脈沖變窄,Q801導通時間縮短,T803(6)-(9)振動電壓改動,然后到達穩壓企圖;當調整VR821時,B+電壓改動,IC803處于安穩作業情況,其輸出特性為自身固有特性,當IC803輸出特性改動時,此改動反響到IC802、T803初級,使得開關變壓器T803(12)腳交流波形會發作大的改動。

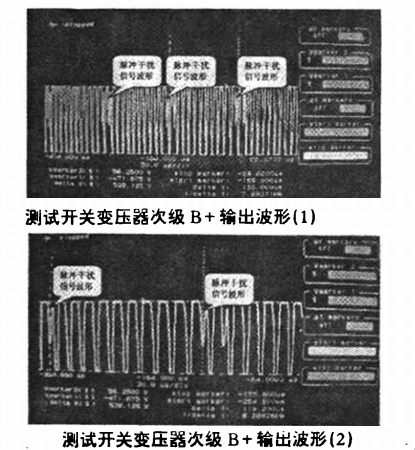

鑒于上述作業原理,對缺點現象及緣由剖析:我廠出產的AT2516UG機器,在電源作業時,開關變壓器有顯著的“哧、哧”聲,根據以往閱歷判別此響聲為開關變壓器作業時發作的噪聲。由此,對開關變壓器次級(12)B＋腳停止波形檢驗,細致檢驗如下:

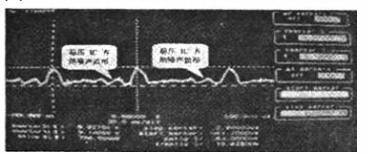

從以上檢驗的兩種波形中可以看出,開關變壓器波形中有脈沖煩擾信號,在不定周期的呈現,并經重復檢驗,此脈沖呈現的周期范圍為130uS一70uS;發作的頻率f=1/T=1/130uS—70uSe7KHz--14KHz;此噪聲頻率為高頻聲音,因此整機作業時,人可以聽到顯著的“哧、哧"聲,影響整機作業情況;進一步剖析發作的緣由,憑閱歷剖析判別，檢驗光電耦I(lǐng)C8022——TL431穩壓IC負極波形如下:
由上圖可以看出,此可調穩壓IC在電路作業時,其本身會發作一種不規則的周期性噪聲,這種不規則噪宣稱為齊納噪聲,雖然齊納噪聲的電平不高,但它反響于開關變壓器時會使次級輸出波形發作改動,有脈沖信號呈現(見開關變壓器檢驗B＋波形1一2),還影響著穩壓IC輸出特性。因此要想處置此噪聲,有必要從穩壓IC下手.由于TL431可調穩壓IC與穩壓二極管的運用非常類似,穩壓二極管并聯電容可以吸收噪聲;因此,根據二極管輸出特性,在穩壓ICTL431①與②腳之間并聯0.47UF/63V電容;
1、可以吸收穩壓IC的齊納噪聲，然后改良TL431穩壓C的輸出特性;2、吸收電源的波紋,使TL431的輸出電壓愈加平穩:3、由于電容的充電效果,在接通電源霎時,會使TL431輸出電壓的樹立時間添加,使輸出電壓遲緩上升。

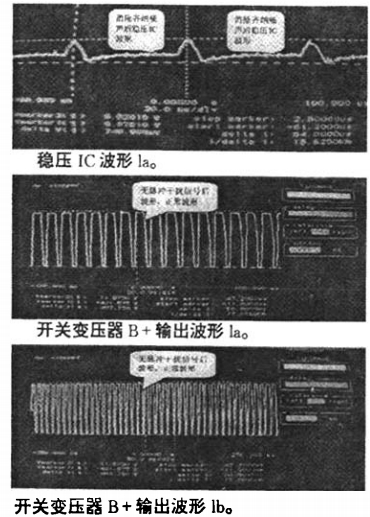

經過在TL431并聯0.47/63V電容后,再次檢驗TL431穩壓TC負極波形,不規則噪聲頻率消逝(如圖穩壓ICla);檢驗開關變壓器次級B＋波形(如圖開關變壓器次級B＋波形1a、1b),波形中130uS-70uS周期脈沖煩擾信號消逝;此時再也聽不到變壓器“哧哧”響聲。細致檢驗經上述更改后整機哧、哧聲消逝,并且對正常作業無任何影響。使電源作業更安穩。
總結
1.用這種方法的優點:在接通電源霎時穩壓二極管的輸出電壓不會呈現過沖現象,同時也起到了必定的開機延時效果,改良了過渡特性,消弭了齊納噪聲,使作業情況更安穩。
2.運用TL431并聯電容消弭噪聲的方法,在響聲大的其他開關電源停止考證,噪聲消逝;證明此方法是可取的、有用的。
3.后續批次悉數停止了此更改,無異?，F(xiàn)象;使得整機電源作業更安穩。
由于TDA16846開關電源;TL431可調穩壓IC在許多機型運用,本文引見的原理及實例僅供今后處置相似問題參考。
